烘箱溫度均勻性怎麼驗？2026 多點量測與擺放位置影響
・作者：陳經理・閱讀時間 12分鐘
同一批樣品，同一台烘箱，同一個設定溫度——結果卻不一樣。
多數人的第一反應是懷疑操作或懷疑樣品。實際上最常見的原因是：那些樣品根本不在同一個溫度下。
烘箱顯示的是一個感測器所在位置的溫度。箱內其他位置是幾度，型錄上的均勻性規格只給你一個空載條件下的數字——而你的樣品是有裝載的。
這篇講怎麼把「箱內到底幾度」從假設變成有紀錄的事實。
圖說：那個灰藍色小方塊就是烘箱顯示的溫度來源。它只是九個點裡的一個，而且位置不是你選的
重點摘要： 佈點的通用結構是四個角 + 四個邊中點 + 一個中心（Kaye），小型腔體與設備建議 9 到 15 支記錄器。空載與滿載都要做——實務資料明確要求納入「空載或基準條件」與「滿載或代表性最差條件」。顯示溫度只代表感測器所在位置，不代表樣品溫度。
為什麼要驗均勻性：同批樣品結果不一致
症狀長什麼樣
最典型的三個症狀：
一、同批出現離群值。大部分樣品正常，少數幾個明顯偏離。
二、離群值有規律。每次都是同一個位置（角落、靠門、最上層）出問題。
三、換位置後症狀跟著移動。這是最強的證據。
為什麼常被誤判成操作問題
因為溫度差異看不見。
烘箱顯示 105°C，你就假設裡面都是 105°C。當結果不一致時，能被懷疑的只剩下操作、樣品、與試劑——溫度被排除在懷疑名單外，因為「顯示器上寫著」。
但顯示器寫的是控制器感測器那一點的溫度，而那個位置是設備設計時決定的、不是你選的。
驗過之後你得到什麼
三件事：
一、知道哪些位置可以放重要樣品。
二、知道設定值與實際值的對應關係。
三、有紀錄可以在稽核時拿出來。——這與設備履歷的要求一致，見實驗室設備履歷怎麼建。
多點量測佈點原則與判定
佈點的基本結構
業界的通用網格結構是：四個角落位置捕捉周邊極端值、四個邊中位置評估邊界影響、一個中心點（Kaye）。
點數怎麼定：技術資料指出小型腔體與設備使用 9 到 15 支溫度記錄器搭配結構化網格布局；並明確說明沒有一個適用所有環境的公式，但計算應遵循透明的邏輯，網格估算可再依風險調整——在門與空調介面附近提高記錄器密度（Kaye）。
一張佈點與判定對照
| 位置類別 | 為什麼要放 | 判定重點 |
|---|---|---|
| 四個角落 | 捕捉周邊極端值 | 通常是最冷或最熱點所在 |
| 四個邊中點 | 評估邊界影響 | 顯示壁面效應的範圍 |
| 中心點 | 代表主體區域 | 常作為與顯示值比較的基準 |
| 門側 | 風險調整加密處 | 開門與密封失效最先顯現的位置 |
| 樣品實際位置 | 這才是你真正在乎的溫度 | 與幾何極端點的差距決定風險 |
最後一列最容易被略過，卻最重要：幾何極端點告訴你設備的能力，樣品實際位置告訴你這批數據能不能用。多點同步量測的做法見多點溫度監控怎麼做。
空載與滿載都要做
技術資料對映射研究的要求很明確：研究通常執行 48 到 96 小時，且應涵蓋空載或基準條件、以及滿載或代表性最差條件（Kaye）。
為什麼兩個都要：
- 空載告訴你設備本身的能力，可以拿來跟型錄規格比對
- 滿載告訴你實際作業條件下的真實情況——而這通常比空載差
只做空載的驗證，等於驗證了一個你從來不會用的狀態。
這裡有一個現實限制值得講清楚：多數實驗室手上的溫度記錄器沒有九個通道。常見的多點溫度計是四點式——例如本站的四點式溫度計標配四條 K 型探棒、量測範圍 0~1767°C、K/J/T/E/N 型的準確度為 ±0.05%rdg+0.7°C、並可自動記錄 1400 筆。四個通道要做九點佈點，正確的做法不是分三輪各量三點就好，因為爐溫本身會隨時間漂移，不同輪次的數字沒有共同基準、拼在一起是假的。可行的方法是：固定一支探棒當參考點（通常放中心）全程不動，另外三支輪替——每一輪都同時記錄參考點，最後用參考點的讀值把各輪對齊再比較。這個方法的代價是總時間變長、以及參考點本身要夠穩定；好處是用四個通道拿到有共同基準的九點數據，而不是九個彼此無法比較的數字。溫度記錄器的選型見溫度記錄器怎麼選，熱電偶型號的差異見熱電偶 K 型 J 型 T 型差在哪。
探棒本身要先確認
驗證用的探棒如果不準，整個驗證就是白做。
兩件事要先做：探棒與主機納入校正（見實驗室儀器校正完整指南），以及確認探棒型號與溫度範圍相符。
需要多點溫度量測設備？
服務項目包含選型諮詢，可以先討論通道數、探棒型號與記錄需求。
擺放位置與裝載量的影響

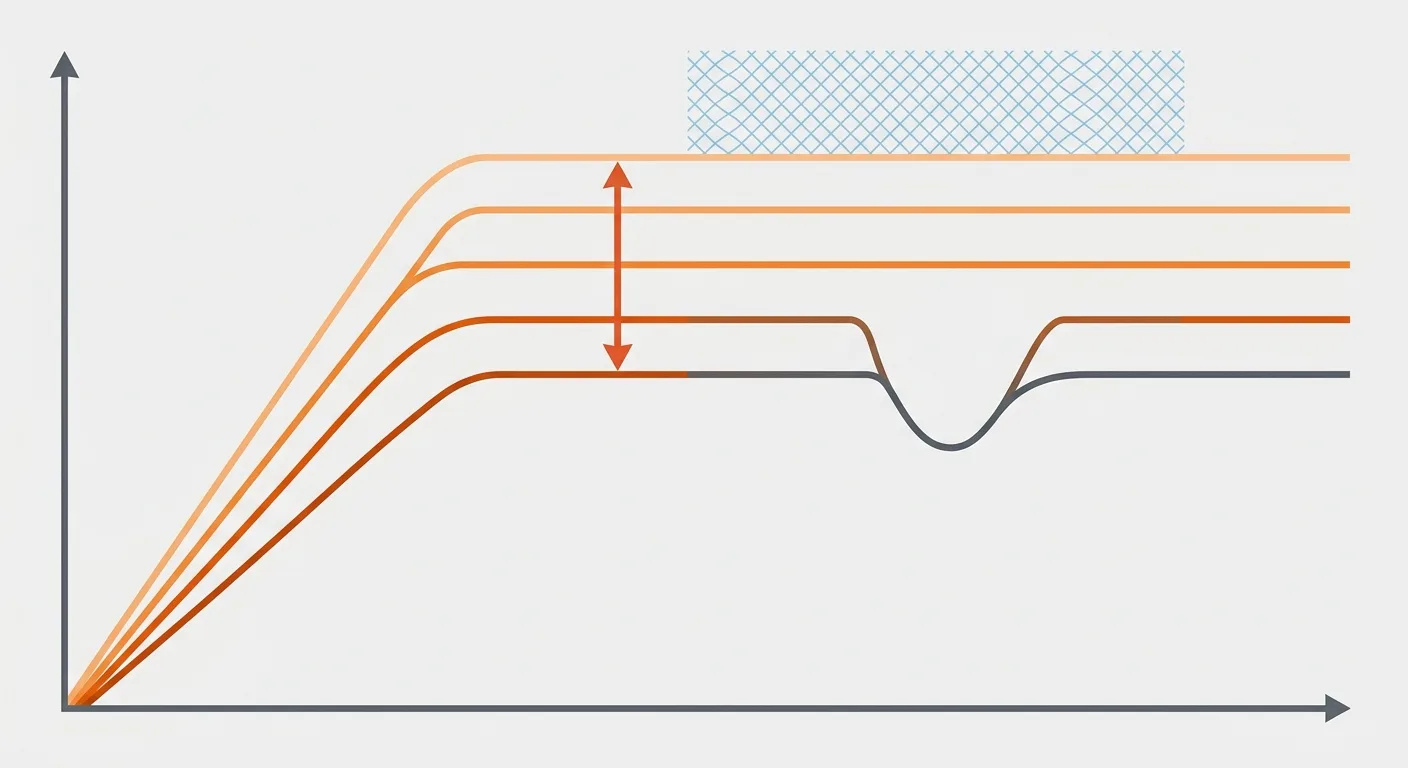

圖說：要看的是那個雙箭頭的高度差，不是任何一條曲線本身。中間那個凹陷則是有人開了門
哪些位置通常偏離
三個常見的偏離位置：
一、靠近門的位置。門的隔熱與密封通常不如箱壁，而且每次開門這裡先受影響。
二、角落。氣流在角落容易形成停滯。
三、貼壁的位置。接受到的是壁面的輻射與傳導，而不是氣流溫度。
技術資料也支持門側是風險加密處——建議在門與空調介面附近提高記錄器密度（Kaye）。
裝載量的兩個影響
一、延長達溫時間。裝載越多，熱容量越大，中心達到設定溫度所需的時間越長。
二、惡化均勻性。因為裝載會擋住氣流路徑。
這與乾燥箱的裝載原則是同一件事：不當的裝載或放太多層盤會減少並限制維持溫度均勻性所需的氣流，詳見乾燥箱怎麼挑。
三個可以立刻做的改善
一、把重要樣品放在驗證過表現最好的位置。這不用花錢，只需要先驗過。
二、固定擺放方式並寫進 SOP。每次放同樣的位置，批次之間才可比。
三、減少開門次數與時間。尤其是在關鍵的加熱階段。
第二點很容易被低估：即使箱內確實有溫差，只要每批都放在同一個位置，那個溫差就變成一個固定的系統偏差——固定的偏差可以被校正掉，隨機的偏差不行。
溫度設定與實際溫度的落差
顯示值代表什麼
顯示值代表控制器感測器所在位置的溫度，經過控制器的補償與濾波後呈現。
它不代表：箱內平均溫度、樣品溫度、或你關心的那個位置的溫度。
樣品溫度又是另一回事
即使某個位置的空氣是 105°C，那裡的樣品也不一定是 105°C。
因為樣品有自己的熱容量與導熱性——大塊、含水量高、或包在容器裡的樣品，中心達到空氣溫度需要更長的時間。
這在滅菌上是同一個問題：密實負載需要延長時間讓熱穿透到中心，見高壓滅菌釜原理與條件。
建立設定值與實際值的對應
驗證的產出不只是一份報告，而是一組可以用的對應關係。
做法：在常用的幾個設定溫度下各做一次驗證，記錄設定值 → 各位置實際值的對應。
之後就可以反推：需要樣品位置到 105°C 時，設定值應該設多少。
這組對應要註明有效條件：適用於哪種裝載、哪個擺放方式。換了裝載方式，對應關係就要重驗。
什麼時候要重驗
四個時機：設備維修或更換零件後、搬移位置後、裝載方式有實質改變後、以及定期（納入年度計畫，見年度校正計畫怎麼排）。
常見問題
為什麼同一批樣品在烘箱裡結果不一致？
最常見的原因是那些樣品根本不在同一個溫度下。烘箱顯示的是控制器感測器所在位置的溫度，而那個位置是設備設計時決定的、不是你選的；箱內其他位置可能有明顯溫差。三個典型症狀是：同批出現離群值（大部分正常、少數明顯偏離）、離群值有規律（每次都是同一個位置，角落、靠門或最上層）、以及換位置後症狀跟著移動（這是最強的證據）。這件事常被誤判成操作或樣品問題，因為溫度差異看不見——顯示器上寫著一個數字，於是溫度被排除在懷疑名單外。
烘箱溫度均勻性要量幾點、量在哪？
業界的通用網格結構是四個角落位置捕捉周邊極端值、四個邊中位置評估邊界影響、一個中心點。點數方面，技術資料指出小型腔體與設備使用 9 到 15 支溫度記錄器搭配結構化網格布局，並明確說明沒有一個適用所有環境的公式，但計算應遵循透明的邏輯，網格估算可再依風險調整——在門與空調介面附近提高記錄器密度。除了幾何極端點之外，還要加一類最容易被略過卻最重要的點：樣品實際位置。幾何極端點告訴你設備的能力，樣品實際位置告訴你這批數據能不能用。
驗證要空載還是滿載做？
兩個都要。技術資料對映射研究的要求是：研究通常執行 48 到 96 小時，且應涵蓋空載或基準條件、以及滿載或代表性最差條件。兩者的用途不同——空載告訴你設備本身的能力，可以拿來跟型錄規格比對；滿載告訴你實際作業條件下的真實情況，而這通常比空載差。所以只做空載的驗證，等於驗證了一個你從來不會用的狀態。實務上如果只能做一次，優先做滿載（也就是你真正的作業條件）；但要注意這樣就失去了與型錄規格比對的基準。
只有四點的溫度計可以做九點驗證嗎？
可以，但方法要對。不能分三輪各量三點就把數字拼起來，因為爐溫本身會隨時間漂移，不同輪次的數字沒有共同基準、拼在一起是假的。可行的方法是：固定一支探棒當參考點（通常放中心）全程不動，另外三支輪替——每一輪都同時記錄參考點，最後用參考點的讀值把各輪對齊再比較。代價是總時間變長、以及參考點本身要夠穩定；好處是用四個通道拿到有共同基準的九點數據。另外別忘了驗證用的探棒如果不準，整個驗證就是白做——探棒與主機要納入校正，並確認探棒型號與溫度範圍相符。
烘箱哪些位置溫度通常偏低？
三個常見的偏離位置：靠近門的位置（門的隔熱與密封通常不如箱壁，而且每次開門這裡先受影響）、角落（氣流在角落容易形成停滯）、以及貼壁的位置（接受到的是壁面的輻射與傳導，而不是氣流溫度）。技術資料也支持門側是風險加密處，建議在門與空調介面附近提高記錄器密度。裝載量則有兩個影響：延長達溫時間（裝載越多熱容量越大，中心達到設定溫度所需時間越長）與惡化均勻性（裝載會擋住氣流路徑）。
設定溫度和實際溫度差多少？怎麼建立對應？
沒有通用答案，只能量。顯示值代表控制器感測器所在位置的溫度，經過控制器補償與濾波後呈現——它不代表箱內平均溫度、也不代表樣品溫度。而且即使某位置的空氣是 105°C，那裡的樣品也不一定是 105°C，因為樣品有自己的熱容量與導熱性。建立對應的做法是：在常用的幾個設定溫度下各做一次驗證，記錄「設定值 → 各位置實際值」的對應，之後就可以反推需要樣品位置到某個溫度時設定值該設多少。這組對應要註明有效條件（適用哪種裝載、哪個擺放方式），換了裝載方式就要重驗；另外設備維修、搬移位置後也要重驗，並納入年度計畫定期執行。
驗證的四個原則
- 佈點涵蓋幾何極端點、中心、門側，再加上樣品實際位置。前三類看設備，最後一類看你的數據能不能用。
- 空載與滿載都做。只做空載等於驗證了一個你不會用的狀態。
- 通道不夠就固定參考點輪替。不要把沒有共同基準的數字拼起來。
- 固定擺放方式並寫進 SOP。固定的偏差可以被校正掉，隨機的偏差不行。
四個原則做到，「箱內到底幾度」就從假設變成有紀錄的事實。乾燥前的清洗與前處理見超音波清洗機有用嗎；設備選型見乾燥箱怎麼挑；記錄器與探棒的選擇見溫度記錄器怎麼選；控溫設備的整體選型見實驗室加熱與溫控設備選型指南。
