為什麼需要多通道溫度記錄？2026 佈點原則與均勻性判讀
・作者：陳經理・閱讀時間 11分鐘
「設備顯示 100°C，所以裡面是 100°C」——這句話裡有一個沒說出口的假設：裡面每個位置都一樣。
而這個假設幾乎從來不成立。烘箱的角落比中央冷、水槽的遠端比循環出口冷、加熱板的邊緣比中心低——差異多大，只有多點量測能告訴你。
這篇說明單點與多點的根本差別、四個典型應用的佈點方式，以及量到資料之後怎麼判讀。
圖說：背景那片漸層就是實際的溫度梯度。五個點分別落在梯度的兩端與中央——這樣才量得到最大溫差
重點摘要： 單點量測只能代表那一個位置，無法證明均勻性——這是原理層面的限制，不是精度問題。佈點的通則是涵蓋最可能偏離的位置（角落、遠端）與參考位置（中央、控制器感測點）。判讀看兩件事：穩定後各點的最大溫差、以及各點與設定值的偏移量。
單點與多點量測的差別
單點回答不了的問題
單點量測回答的是「這個位置幾度」。
它回答不了：
- 這台設備裡面均不均勻？
- 我的樣品放在不同位置會不會有差？
- 控制器顯示的溫度，跟樣品實際的溫度差多少？
第三個問題最關鍵——因為控制器量的是它自己的感測點，不是你的樣品位置。
為什麼這是原理問題
溫度在空間中是連續分布的，一定有梯度。
熱源在某處、散熱在另一處，中間必然形成梯度。設備設計會盡量縮小這個梯度（靠循環、靠加熱元件布局），但不可能消除。
所以「這台設備均勻」這句話沒有意義，除非後面接一個數字與量測條件。
站上加熱板規格表的寫法就是合格的範例——「均溫度 at 100°C 時 <±1.5°C」，明確標了數值與量測溫度。
多點量測讓什麼變得可能
一、驗證均勻性。知道最大溫差是多少。
二、找出偏離最大的位置。知道哪裡不該放樣品。
三、比對控制器與實際位置。知道顯示值與樣品溫度的落差。
四、記錄梯度隨時間的變化。升溫段與穩定段的梯度可能完全不同。
四個典型應用

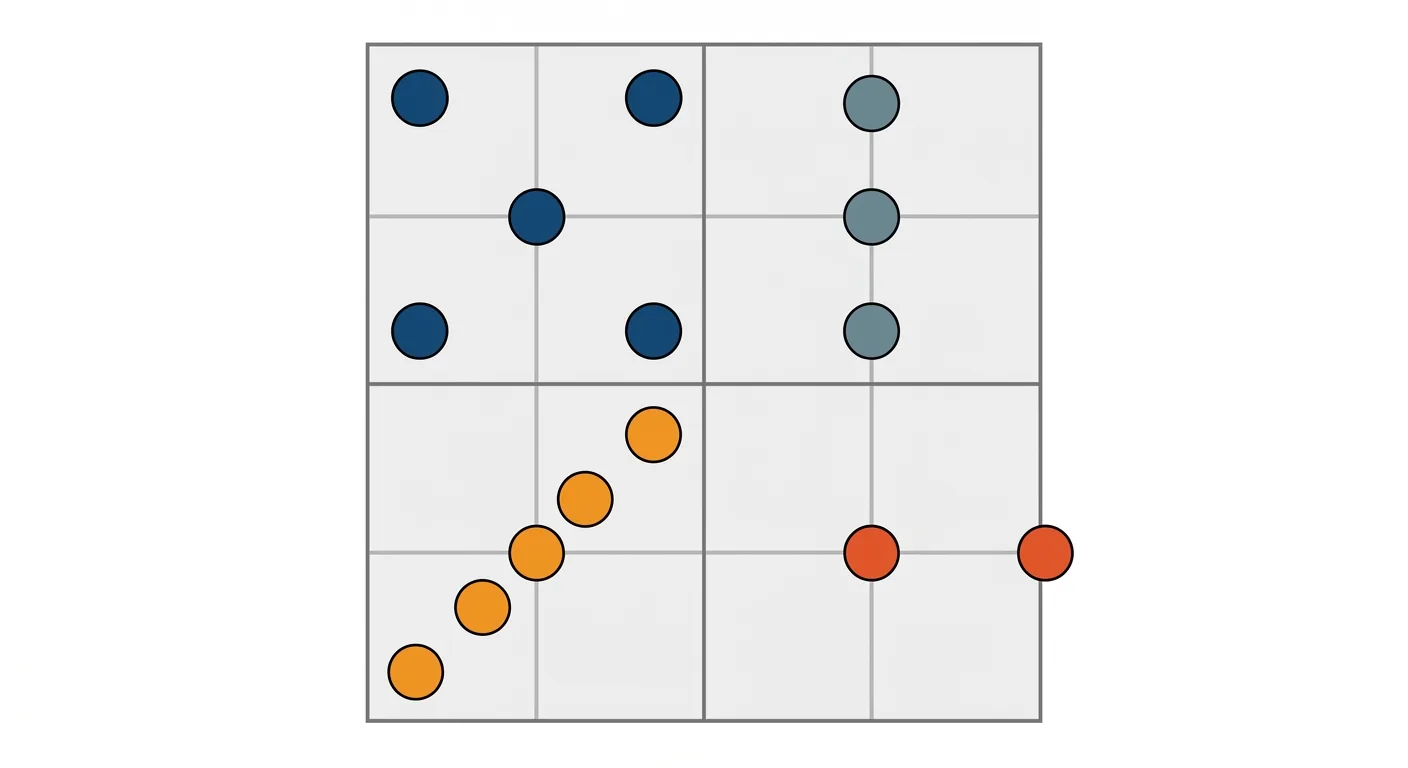

圖說：四種應用、四種佈點型態。左上是空間均勻性、右上是垂直分層、左下是梯度、右下是設備內外對照
應用一：烘箱驗證
要回答的問題：烘箱內部各位置的溫度差多少？哪裡最冷？
佈點：四個角落 + 中央（五點）。有多層層架時，上中下各一組。
注意：探棒要放在樣品實際會放的高度，不要貼著壁面或架子——那量到的是設備而不是樣品環境。
烘箱的均勻性驗證方法見烘箱溫度均勻性怎麼驗。
應用二：水槽均溫
要回答的問題：槽內各位置與循環出口的溫差？
佈點：中央 + 四角 + 循環出口與最遠端。深度要與樣品實際浸沒深度一致。
注意：容積越大越依賴循環泵——循環流量不足時，遠端與角落會偏低。水槽的選型見恆溫循環水槽怎麼選。
應用三：製程梯度
要回答的問題：從加熱源到樣品之間，溫度怎麼下降？
佈點：沿著熱傳路徑等距排列（例如加熱源、容器外壁、容器內液體、液面）。
注意：這類量測的重點不是均勻性，而是梯度的形狀——它告訴你熱阻在哪一段最大。
應用四：環境監測與對照
要回答的問題：設備的表現有沒有受到環境影響？
佈點：設備內一點 + 設備外（環境）一點。
這是最便宜、也最常被忽略的用法——很多「設備怪怪的」最後查出來是環境變化造成的，而沒有環境對照就查不出來。
站上的 TD-4C 是四點式，剛好可以做「三點設備內 + 一點環境」這種配置，標配 K TYPE 探棒 4 條。
需要多通道溫度記錄設備？
可以先討論通道數、探棒型號與記錄筆數需求。
感測器佈點原則
| 應用 | 建議佈點位置 | 點數 | 關鍵注意事項 |
|---|---|---|---|
| 烘箱／培養箱均勻性 | 四角 + 中央（同一層） | 5 | 放在樣品高度，不貼壁面 |
| 多層設備 | 上中下各一組 | 依層數 | 垂直梯度常大於水平梯度 |
| 水槽均溫 | 中央 + 四角 + 循環出口與最遠端 | 4-6 | 深度與樣品浸沒深度一致 |
| 加熱板均溫 | 中央 + 四角 + 邊緣中點 | 5-9 | 探棒貼合面板，不可懸空 |
| 製程梯度 | 沿熱傳路徑等距 | 3-5 | 重點是梯度形狀不是均勻性 |
| 環境對照 | 設備內 + 設備外 | 2 | 最便宜的排查工具 |
上表為佈點的通則整理，實際點數與位置應依設備尺寸、驗證要求與你所遵循的規範調整。
參考點的選擇有一個定義層面的參照可以借用。溫度標準之所以能跨實驗室比對，靠的是被定義的固定點：NIST 的說明指出，三相點槽冷卻到內管周圍形成冰套時，固、液、氣三相界面的溫度為 273.16 K；而一攝氏度的間隔等於 1 K、零攝氏度為 273.15 K（NIST）——兩者相減即為 0.01°C。
多點量測要借用的是同一個邏輯：先有一個所有通道都認的共同基準，比較才有意義。在沒有固定點槽的現場，這個基準就是那支全程不動的參考探棒。
三個共通原則
一、要涵蓋「最可能偏離」與「參考」兩類位置。最可能偏離的通常是角落、遠端、門邊；參考位置是中央或控制器的感測點附近。
二、探棒要放在樣品實際所在的位置與高度。量到設備而不是量到樣品環境，是最常見的無效量測。
三、所有通道的接線端子要在同一個溫度環境。因為電子式冷接點補償量的是端子處溫度，端子環境不同會讓通道之間多出一個看不見的偏差。原理見熱電偶型式怎麼選。
佈點有一個很少被提到、卻能大幅提升資料價值的做法：留一支探棒「不放進設備裡」。多數人會把所有通道都用在設備內部，想盡可能多量幾個點；但實際上把一支留在設備外量環境溫度，往往比多量一個內部點更有用。理由是——內部各點的關係通常是穩定的（角落就是比中央冷那麼多），多量一個點的邊際資訊有限；而環境溫度是變動的外生變數，它能解釋「為什麼今天的梯度跟上週不一樣」。實務上很多「設備突然變不準」的案例，把環境那條線疊上去之後就一目瞭然。四通道的機型建議配置成「三內一外」而不是「四內」。
資料判讀：怎麼看均勻性是否合格
要看的兩個數字
一、穩定後各點的最大溫差。
這是均勻性的直接指標——取所有通道之間的最大差值，而不是各點與平均值的差。
二、各點與設定值的偏移量。
這是準確度的指標。均勻但整體偏移，代表控制器的感測點或校正有問題，不是均勻性問題。
兩個數字要分開看：均勻性差 → 設備設計或配置問題；整體偏移 → 校正問題。校正的處理見溫度計怎麼校正。
判讀的三個步驟
步驟一：只看穩定後的資料。
升溫段的溫差沒有參考價值（各點的熱慣性不同），要等所有通道都穩定之後才開始計算。
判斷穩定的方法：所有通道的讀值在一段時間內都不再單向移動。
步驟二：計算最大溫差，並記下發生在哪兩點。
知道「最冷的是哪裡」比知道「差幾度」更有行動價值——因為它直接告訴你哪裡不該放樣品。
步驟三：與規格或允收標準比較。
規格的比較要在相同溫度條件下才公平——例如站上加熱板標示的是「at 100°C 時」，那就要在 100°C 驗。
三個判讀時的陷阱
一、拿升溫段的資料算均勻性。必然偏大，而且沒有意義。
二、拿不同溫度的資料互相比較。溫度越高，與環境的溫差越大，梯度通常也越大。
三、忽略探棒本身的允差。如果熱電偶在該溫度的允差是 ±4°C，那麼量到 2°C 的溫差可能只是探棒之間的差異。驗證前先做一次交叉比對：把所有探棒放在同一個位置，讀值應該接近。
常見問題
為什麼單點量測不夠？
因為溫度在空間中是連續分布的、一定有梯度——熱源在某處、散熱在另一處，中間必然形成溫差。設備設計會盡量縮小它（靠循環、靠加熱元件布局），但不可能消除。所以單點只能代表那一個位置，回答不了「這台設備裡面均不均勻」「樣品放不同位置會不會有差」「控制器顯示的溫度跟樣品實際溫度差多少」這三個問題。第三個尤其關鍵，因為控制器量的是它自己的感測點而不是你的樣品位置。這是原理層面的限制，不是把單點的儀器換得更準就能解決的。
探棒要放在哪些位置？
原則是要涵蓋「最可能偏離」與「參考」兩類位置——最可能偏離的通常是角落、遠端、門邊；參考位置是中央或控制器感測點附近。常見配置：烘箱／培養箱的均勻性驗證用四角加中央共五點（多層設備則上中下各一組，因為垂直梯度常大於水平梯度）；水槽用中央加四角加循環出口與最遠端；加熱板用中央加四角加邊緣中點。三個共通注意事項是：探棒要放在樣品實際所在的位置與高度（貼壁面量到的是設備不是樣品環境）、加熱板的探棒要貼合面板不可懸空、以及所有通道的接線端子要在同一個溫度環境。
四點式溫度記錄器可以做什麼？
四個通道能做到單通道做不到的事：驗證均勻性（角落與中央的溫差）、比對設備內外、以及同時監控兩台設備並各留對照點。站上的 TD-4C 就是四點式，可同時顯示 T1–T4 四點溫度、標配 K TYPE 探棒 4 條、支援 K/J/T/E/R/S/N 七種熱電偶。一個值得推薦的配置是「三內一外」而不是「四內」——把一支探棒留在設備外量環境溫度。理由是內部各點的關係通常是穩定的，多量一個內部點的邊際資訊有限；而環境溫度是變動的外生變數，能解釋「為什麼今天的梯度跟上週不一樣」。
均勻性資料怎麼判讀才算合格？
看兩個數字，而且要分開看。第一是穩定後各點的最大溫差（取所有通道之間的最大差值，不是各點與平均值的差），這是均勻性的指標。第二是各點與設定值的偏移量，這是準確度的指標。均勻但整體偏移，代表控制器感測點或校正有問題，不是均勻性問題。判讀有三個步驟：只看穩定後的資料（升溫段各點熱慣性不同、溫差沒有參考價值）、計算最大溫差並記下發生在哪兩點（知道「最冷的是哪裡」比知道「差幾度」更有行動價值）、以及在相同溫度條件下與規格比較。
量到的溫差是真的還是探棒誤差？
驗證前先做一次交叉比對：把所有探棒放在同一個位置，讀值應該接近。如果探棒之間本來就有明顯差異，那麼後續量到的「溫差」有一部分是探棒造成的。另外要考慮熱電偶本身的允差——依 IEC 60584-1，允差是「固定值或百分比項取較大者」，例如 K 型 Class 1 在 1000°C 時實際允差是 4°C，這時量到 2°C 的溫差就落在探棒誤差的範圍內、無法據以判斷均勻性。所以高溫應用要特別注意：要嘛選允差更嚴的型式或等級，要嘛接受「這個溫度下量不出這麼小的溫差」這個事實。
佈點的三個動作
- 涵蓋「最可能偏離」與「參考」兩類位置，並放在樣品實際高度。貼壁量到的是設備不是樣品環境。
- 四通道建議配成「三內一外」。環境那條線常常是異常的解釋。
- 驗證前先做探棒交叉比對。否則量到的溫差分不清是設備還是探棒造成的。
三個動作做完，均勻性驗證的結果才站得住。記錄器的選型見溫度記錄器選購指南；機型的評比方法見溫度記錄器怎麼選。
