抽腐蝕性氣體要用什麼真空幫浦？2026 材質耐受性對照

腐蝕造成的損壞有一個很麻煩的特性：它的第一個症狀跟「幫浦老了」完全一樣——抽速下降、極限真空達不到。

等到症狀明顯時，內部通常已經有一段時間的累積損傷了。原廠對此的說法很直接：抽送腐蝕性氣體與蒸氣時，幫浦內部會形成沉積物、進而影響閥片與隔膜的磨耗，此時保養作業應更頻繁，頻率依使用者的經驗而定（VACUUBRAND）。

注意最後半句——原廠不給數字，要你自己抓。這篇要處理的就是「怎麼抓」：先看懂腐蝕怎麼發生，再對照材質，最後配置補強。

說明不同材質的耐受範圍長短不同，選材是找出最短的那一條

圖說：四種材質、四種耐受邊界。選材不是挑最長的那條，而是確認你的條件沒有超過所選那條的右端

重點摘要： 三件事決定成敗——材質（PTFE 連續使用可到 260°C 且幾乎耐所有工業化學品，PVDF 連續使用約 137°C、不耐強氧化劑；316 不鏽鋼不建議用於濃鹽酸與熱濃硫酸；鋁要避開強酸強鹼）、配置（冷凝阱攔下大部分蒸氣）、週期（腐蝕性應用的保養間隔要自己量出來，原廠不給通則）。

腐蝕性氣體對幫浦的三種破壞方式

把「腐蝕」拆成三種機制，才知道該防哪一種。

一、直接侵蝕接觸件

酸性或鹼性蒸氣直接與金屬件或高分子件反應。這是最直觀的一種，但也最容易被材質選擇解決。

特徵：損傷位置集中在氣體路徑上，通常從進氣端往內遞減。

二、溶解或軟化密封材

有機溶劑蒸氣不一定會「腐蝕」金屬，但會讓 O 環、墊片這類彈性體膨潤、軟化或失去彈性。

特徵：抽速正常但真空度上不去——因為漏的是靜態密封。這種狀況常被誤判成隔膜壞了，實際換的應該是密封件。判斷方法見隔膜式真空幫浦保養指南。

三、形成沉積物

這是原廠特別點名的一種：氣體在幫浦內冷凝、聚合或與殘留物反應，形成固體沉積。沉積物卡在閥片與隔膜之間，會加速機械磨耗。

特徵：損傷是機械性的，看起來像磨損而不是腐蝕，很容易歸因錯誤。

三種機制的共同結果都是抽速下降。所以光看「抽不動了」這個症狀，分辨不出是哪一種——這也是為什麼腐蝕性應用一定要靠紀錄與週期管理，不能等症狀。

常見接觸材質與耐化性對照

以下四種是實驗室真空系統（幫浦內部件、管路、接頭、阱）最常遇到的材質。

材質	連續使用溫度上限	耐受性摘要	明確不建議
PTFE	260°C（間歇 288°C）	幾乎耐所有工業化學品，含濃硫酸、氫氟酸、王水、氯氣	加壓的元素氟、三氟化氯、高溫下的鹼金屬（液態鈉、鉀）
PVDF	約 137°C	對酸（含氫氟酸）、溶劑與嚴苛製程流體有優異耐受性，但不及 PTFE	強氧化劑
316 不鏽鋼	870°C（材料上限，非幫浦上限）	鉬的添加提供對氯化物與酸的優異耐受性	濃鹽酸、熱濃硫酸、氯化鐵、強氯化物環境中的還原條件
鋁	—	表面氧化層提供基本保護	強酸（鹽酸、硫酸）、強鹼（氫氧化鈉）、汞化合物——這些會破壞保護性氧化層

三個讀這張表的注意事項：

一、溫度上限不是幫浦的上限。316 不鏽鋼的 870°C 是材料本身的數字，實際幫浦還受限於高分子密封件、軸承與馬達。站上 G 系列規格表標示的環境溫度是 10 至 40°C——設備層級的限制遠比材料層級嚴格。

二、PTFE 與 PVDF 的取捨不只在耐化性。PVDF 的機械強度明顯較高（拉伸強度約 7,000 至 8,500 psi，PTFE 約 2,000 至 3,500 psi），也比較容易加工與焊接。所以「PTFE 比較耐化就一定選 PTFE」是錯的——結構件與密封件的需求不同。兩者的完整比較見氟系高分子材質怎麼選。

三、這張表只能用來初篩。同一種材質對同一種化學品的耐受性會隨濃度與溫度改變。實際選材要查供應商的相容性表，並對照你的實際濃度與操作溫度。材質選擇的整體方法見實驗室材質選擇指南。

站上 VAC-560 的產品說明標示「適用於耐腐蝕性氣體的負壓應用」；不同機型的接觸材質不同，實際能抽什麼要以該機型的規格為準。

不確定手上的溶劑會不會傷到幫浦？

把常用溶劑清單、濃度與操作溫度告訴我們，可以協助對照可用機型與需不需要加阱。

加 LINE 詢問材質相容性

怎麼從實驗溶劑反推材質需求

材質表只是工具，真正的工作是把「我的實驗會產生什麼蒸氣」這件事列清楚。

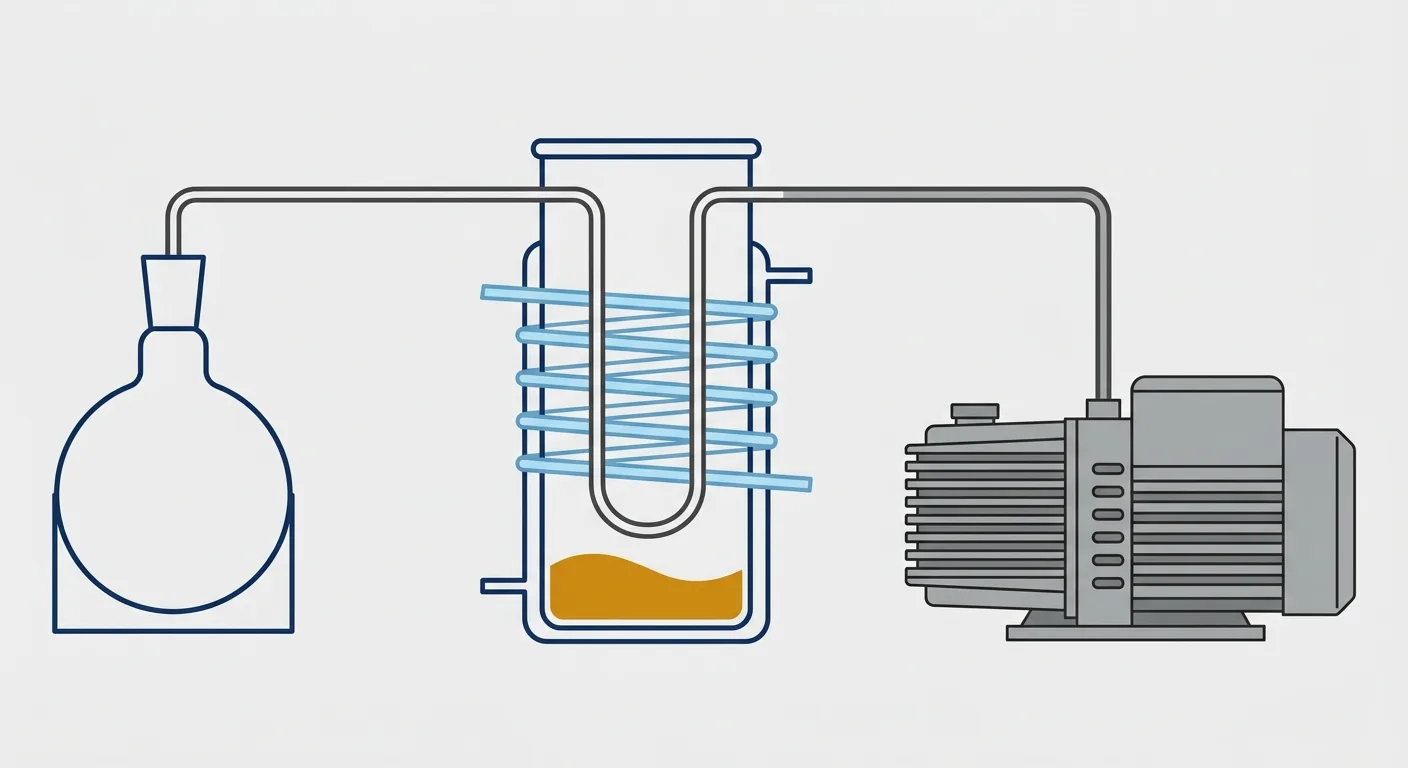

說明冷凝阱裝在系統與幫浦之間，蒸氣在此凝結、不進入幫浦

圖說：阱裝在中間，蒸氣在這裡凝結成液體留下來。幫浦收到的是已經清過一遍的氣體

第一步：列出所有可能進入幫浦的蒸氣

重點在「所有」。實務上最常漏掉的三類：

清洗液。實驗結束後用來洗管路的溶劑，同樣會被抽進幫浦。有些清洗液比實驗本身用的試劑更兇。

副產物與分解產物。反應過程中生成的東西不一定在你的原料清單上。加熱過的樣品尤其要注意。

殘留與交叉污染。共用設備時，上一位使用者留下的殘留會在下一次抽氣時揮發。

第二步：取最嚴苛的條件，不是最常見的條件

選材要用「最壞情況」而不是「典型情況」。一年只用兩次的強酸，同樣會決定你的材質下限。

同理，溫度要取實際可能達到的最高值，不是平均值。

第三步：對照到具體的接觸件

材質需求要落到零件，而不是停在「要耐腐蝕」這種模糊描述。至少要問清楚三處：

隔膜（或活塞環）的材質與塗層——原廠說明針對腐蝕性應用的機型會採用「塗層隔膜與耐腐蝕外殼」與「碳纖強化的特殊隔膜」（Pfeiffer Vacuum）
閥片材質
接頭與管路材質——這一段常被忽略，但它是氣體最先接觸的地方

寫進規格書的方法見設備規格書怎麼寫。

還有一個順序上的錯誤值得提醒：很多人是先選幫浦、再回頭問「這台能不能抽我的溶劑」。這個順序會讓你被已經選定的機型綁住，只能在「將就」與「重買」之間二選一。正確的順序是先把蒸氣清單與最嚴苛條件列完，再拿這張清單去對機型——因為耐腐蝕型號通常是特定系列，不是任何機型都有耐蝕版本。清單先行，選項才會完整。

配置補強：阱、過濾與排氣

材質選對之後，配置能再降低一大截負擔。

冷凝阱：最有效的一項

在系統與幫浦之間放一個冷卻的阱，蒸氣會在此凝結成液體留下來，不進入幫浦。

為什麼有效：大部分腐蝕性負擔來自可凝結的蒸氣，而不是永久氣體。攔掉蒸氣等於攔掉大部分問題。

代價：阱本身會增加管路阻抗，也就是會稍微影響抽氣速度與可達到的真空度。這個代價通常遠小於幫浦提早報廢的代價。

要維護：阱裡積的液體要定期倒掉並依規定處理。阱滿了不清，等於沒裝。

過濾：攔固體與微粒

站上 G 系列的產品說明列有「空氣過濾及水氣過濾」——這類配置的功能是攔下微粒與水氣，減少沉積物形成的機會。

過濾器是耗材，堵塞後同樣會表現為抽速下降。這也是「抽速下降」這個症狀為什麼難判讀：幫浦老化、系統漏氣、阱滿了、濾芯堵了，症狀完全一樣。分段隔離的判斷法見實驗室真空幫浦完整指南。

排氣：要有去處

幫浦的排氣不會憑空消失。抽腐蝕性或有害氣體時，排氣必須導向適當的處理——排風設備或處理裝置，而不是直接排進實驗室空間。

排風與空間條件的規劃見實驗室規劃基礎。

沒有油要處理，是無油式的隱藏優勢

一個容易被忽略的點：油式幫浦抽腐蝕性氣體時，腐蝕性物質會進到油裡——於是廢油變成受污染的廢棄物，換油頻率也要提高。無油式沒有這一環。無油式與油式的完整取捨見無油式真空幫浦有什麼優點。

常見問題

加了冷凝阱會影響真空度嗎？

會，但通常划算。阱會增加管路阻抗，也就是稍微降低有效抽氣速度、拉長抽到目標真空度的時間。代價換來的是把大部分可凝結蒸氣攔在幫浦之外——而腐蝕性負擔主要就來自這些蒸氣。實務上的建議是：先確認你的目標真空度有留餘裕（系統一定達不到規格上的極限真空），再把阱編進配置。另外要記得阱裡的積液必須定期倒掉並依規定處理，阱滿了就等於沒裝。

怎麼知道幫浦已經被腐蝕了？

不容易靠單一症狀判斷，這正是麻煩之處。腐蝕的三種破壞方式——直接侵蝕接觸件、溶解密封材、形成沉積物——最終都表現為抽速下降或真空度達不到，跟正常老化、系統漏氣、濾芯堵塞的症狀一模一樣。可行的做法有三：驗收時量一個極限真空基準值並記錄，之後定期比對；拆檢時看隔膜有無龜裂變形、閥片有無積垢；把腐蝕性應用的保養間隔主動縮短——原廠明講此時保養應更頻繁、頻率依使用者經驗而定，也就是要靠自己的紀錄抓出來。

PTFE 和 PVDF 該選哪一個？

看溫度與機械需求，不是只看耐化性。PTFE 連續使用溫度可達 260°C（間歇 288°C），幾乎耐所有工業化學品，包含濃硫酸、氫氟酸、王水與氯氣，例外是加壓的元素氟、三氟化氯與高溫下的鹼金屬。PVDF 連續使用約 137°C，對酸（含氫氟酸）、溶劑有優異耐受性但不及 PTFE，且不耐強氧化劑。反過來 PVDF 的機械強度高得多（拉伸強度約 7,000 至 8,500 psi 對 PTFE 的 2,000 至 3,500 psi）也較易加工。需要高溫或極端耐化選 PTFE；需要結構強度且條件較溫和時 PVDF 常更合適。

不鏽鋼幫浦就一定耐腐蝕嗎？

不一定。316 不鏽鋼因為添加鉬，對氯化物與酸有優異耐受性，是耐蝕環境的常用選擇；但它明確不建議用於濃鹽酸、熱濃硫酸、氯化鐵，以及強氯化物溶液中的還原條件。更重要的是，幫浦不是只有一種材質——隔膜、閥片、O 環、墊片多為高分子件，它們的耐受邊界通常比金屬件低得多。判斷一台幫浦能不能抽某種氣體，要看所有接觸件裡最弱的那一個，不是看外殼寫什麼。

抽腐蝕性氣體的保養週期要縮短多少？

原廠沒有給通用倍數，只說明抽送腐蝕性氣體與蒸氣時幫浦內會形成沉積物、影響閥片與隔膜磨耗，保養應更頻繁、頻率依使用者的經驗而定（VACUUBRAND）。這代表一般應用的參考值（隔膜與閥片典型壽命 15,000 運轉小時）不能直接套用。可行做法是把極限真空的量測頻率提高，用實際數據反推屬於你的間隔：連續記錄幾次之後，就能看出真空度開始下滑的時點落在多少運轉時數，把更換排在那之前。

選材的三個確認動作

腐蝕性應用的選型，壓縮成三個動作。

先列蒸氣清單、再選機型。清單要含清洗液、副產物與可能的殘留，並取最嚴苛的濃度與溫度，不是最常見的。
問到零件層級。隔膜（或活塞環）、閥片、接頭與管路各是什麼材質——判斷依據是所有接觸件裡最弱的那一個。
把阱編進配置，不是事後補。冷凝阱攔掉大部分可凝結蒸氣，代價是些微的抽氣速度損失，通常遠小於幫浦提早報廢。

最後一件事：腐蝕性應用的保養週期一定要自己量。原廠明擺著不給數字，因為它取決於你抽的是什麼。驗收時建立基準值、之後定期比對，是唯一可靠的辦法。

規格換算與比較方法見真空度單位怎麼換算；機型與供應條件的評比見實驗室真空幫浦怎麼選。

需要耐腐蝕型機型的規格對照？

把蒸氣清單、濃度、操作溫度與目標真空度填進詢價表單，我們協助對照可用機型與必要的阱、過濾配置。

前往詢價表單
