立體顯微鏡完整指南 2026｜倍率、工作距離與照明怎麼選
・作者：陳經理・閱讀時間 14分鐘
立體顯微鏡最常見的選型錯誤，是把倍率當成唯一指標。
因為型錄上最醒目的數字就是它——但實務上決定「好不好用」的，通常是另外兩件事：工作距離（能不能邊看邊動手）與光學品質（同樣倍率下看不看得清楚）。
倍率不夠可以加輔助鏡；工作距離不夠沒有辦法補救，因為那是機械結構決定的。
這篇按實際重要性排出選型的四個維度。
圖說：左邊放得下樣品但放不下工具，右邊放得下。這個差別無法用倍率或任何選配補救
重點摘要： 選型順序是工作距離 → 光學品質 → 倍率範圍 → 照明。倍率不夠可以加輔助鏡，工作距離不夠無法補救。站上 TS-M20N-S 標示工作距離 100 mm、目鏡 WF10X（超廣角）、物鏡 ZOOM 0.7~4.5X、觀察筒傾斜 45°。
立體顯微鏡與生物顯微鏡的定位差異
兩者要解決的問題不同
| 項目 | 立體顯微鏡 | 生物顯微鏡 |
|---|---|---|
| 觀察對象 | 不透明的實體物件表面 | 透明或切片樣品 |
| 影像 | 兩眼各自光路，有立體感 | 單一光路 |
| 倍率範圍 | 較低（通常數倍至數十倍） | 較高（可到上千倍） |
| 工作距離 | 長，可邊看邊操作 | 短 |
| 典型用途 | 檢查、焊接、組裝、解剖 | 細胞、組織、微生物觀察 |
關鍵差別在「立體感」與「工作距離」——這兩者讓立體顯微鏡可以用在操作而不只是觀察。
選錯的兩種典型情況
一、要看細胞卻買了立體顯微鏡。倍率不夠、也沒有透射光路。
二、要邊焊接邊看卻買了生物顯微鏡。工作距離只有幾毫米，手根本伸不進去。
判斷的第一題很簡單：你要不要在觀察的同時對樣品做事？要 → 立體顯微鏡。
工作距離為什麼關鍵
圖說：往右倍率提高，往下工作距離縮短。右下角那個空框就是「倍率夠但手伸不進去」的區域
它決定你能不能動手
工作距離是物鏡最下緣到樣品表面的距離。
需要在觀察下操作時，這個空間要放得下：你的手、工具（烙鐵、鑷子、探針）、以及操作時的活動範圍。
三個典型需要長工作距離的場景：電子組裝與返修、精密機械組裝、以及需要用工具撥動樣品的檢查。
站上機型的實例
站上 TS-M20N-S 標示工作距離 100 mm——這個數字讓烙鐵或鑷子有明確的操作空間。
選型時要直接問這個數字，而不是憑照片判斷。
兩個容易忽略的相關規格
一、觀察筒的傾斜角度。站上機型標示傾斜 45°——這影響長時間使用的頸部負擔，是人因而不是光學規格，但對每天用好幾小時的人很重要。
二、支架的形式與可調範圍。站上機型可選配萬向支架，另有金相移動台（最大 500×500 mm）、快速移動台、防靜電平台等選配——大型或特殊形狀的樣品要確認支架撐不撐得住、放不放得下。
倍率怎麼選
總倍率的組成
總倍率 = 物鏡倍率 × 目鏡倍率（若有輔助鏡則再乘上輔助鏡倍率）。
站上 TS-M20N-S 標示：目鏡 WF10X（超廣角）、物鏡 ZOOM 0.74.5X、工作距離 100 mm；產品說明另標示「ZOOM 放大 3.3X225X（選配輔助鏡）」，並列出可選配 0.5x、0.75x、1.5x、2x 輔助鏡。
上面這組數字揭露了一個選型時很值得注意的細節：型錄上的「最高倍率」通常是「所有選配都裝上去」的組合，而不是標準配置能達到的。以站上這台為例，標準配置是 WF10X 目鏡搭配 0.74.5X 的變倍物鏡；而說明中的 3.3X225X 這個更寬的範圍明確註記了「選配輔助鏡」。所以看到一個很吸引人的倍率上限時，正確的問法是「這個數字是在哪一組配置下達成的？標準配置含哪些？」——因為那些輔助鏡與高倍目鏡通常要另外買，而且加上去之後工作距離與視野都會改變。這個問法可以直接避免「買回來才發現要再花一筆」的狀況。
倍率與視野、景深的取捨
| 倍率 | 視野 | 景深 | 適合 |
|---|---|---|---|
| 低倍 | 大 | 深 | 找位置、看整體、大範圍檢查 |
| 中倍 | 中 | 中 | 一般檢查與操作 |
| 高倍 | 小 | 淺 | 細節確認 |
景深變淺是高倍率最實際的代價——立體樣品在高倍下只有一個薄層是清楚的，其餘都模糊。
這也是為什麼變倍（zoom）功能有價值：先用低倍找位置，再放大確認細節。詳見顯微鏡倍率怎麼看。
選倍率範圍的原則
由「你要看的最小特徵」決定上限，由「你要一次看到的範圍」決定下限。
不要只追上限——上限太高而下限不夠低時，找目標會很痛苦。
想比對已上架的光學檢測機型？
光學設備分類頁列出機型的目鏡、物鏡變倍、工作距離與可選配件。
光學品質比倍率更重要
同倍率下的差異來自哪裡
倍率只描述「放大多少」，不描述「看不看得清楚」。
同樣 20 倍，兩台機器的差異來自：解析力（能分辨多細的結構）、像差控制（邊緣是否變形或有色邊）、以及照明的均勻度。
倍率是否「有效」有算式可查
同倍率下品質差異的物理源頭是數值孔徑（NA），而 NA 同時決定了倍率能有效到哪裡。
有用倍率範圍（UMR）：白光（平均 550 nm）下為 500 × NA < UMR < 1,000 × NA；超出這個範圍的倍率稱為空放大——樣品結構看起來變大了，但沒有解析出任何額外的細節（Leica Microsystems）。
採購時的用法：拿型錄上的最高倍率去除以 500 到 1000，得到的就是「要達到這個倍率，NA 至少要多少」。如果廠商答不出 NA，那個最高倍率就沒有意義。
怎麼在採購前判斷
規格表上看不出來——這是光學設備與其他實驗室設備最大的不同。
三個可行的做法：
一、實機試看，而且用你自己的樣品。這是最有效的方法。帶著你實際要看的東西去試，不要只看供應商準備的示範樣品。
二、看邊緣而不是中心。中心清晰是基本要求，邊緣的清晰度與變形才是差異所在——把樣品移到視野邊緣看。
三、在最高倍率下試。光學缺陷在高倍下最明顯。
目鏡的規格也要看
站上機型標示的是 WF10X 超廣角目鏡——「超廣角」指的是視野較大，這在需要一次看到較大範圍時有實際差別。
另外可選配 10x 刻度目鏡（用於量測），這一項在需要估計尺寸時很有用。量測方法見顯微鏡倍率怎麼看。
照明配置
兩種基本照明
環形燈（環狀照明）：從物鏡四周均勻照下。優點是均勻、陰影少，適合一般表面檢查。
光纖燈（點光源導光）：可調整角度的側向照明。優點是能製造陰影、凸顯表面起伏，適合看刮痕、凹凸與紋理。
站上機型的選配項目同時列出環型燈與光纖燈，代表兩者是常見的搭配需求。
選擇的判斷
要看「有沒有東西」→ 環形燈（均勻、不漏看）。
要看「表面狀態」→ 光纖燈（斜射光讓起伏顯現）。
兩者常常都需要，因為檢查通常包含這兩類判讀。應用面的配置見顯微鏡在檢測上的應用。
影像擷取的配置
需要記錄或多人同時看時，要走影像路線。
站上的三眼機型（TS-M30N-S）產品說明列出可加裝 CCTV 與電腦連線做影像處理、可加裝數位相機、單眼相機或拍立得相機，並可選配 CCD、CCD 轉接頭、影像擷取卡、數位相機轉接鏡頭與 17 吋彩色螢幕。
兩個實務提醒：
一、三眼與二眼的差別就在這裡。三眼有獨立的影像輸出光路，二眼要加裝影像通常要犧牲一個目鏡位置。
二、影像的解析度受限於光學，加一台高畫素相機不會讓光學品質變好。
配件與周邊：常被低估的一半
顯微鏡的實際可用性，有很大一部分由配件決定——而配件的清單在採購時最容易被略過。

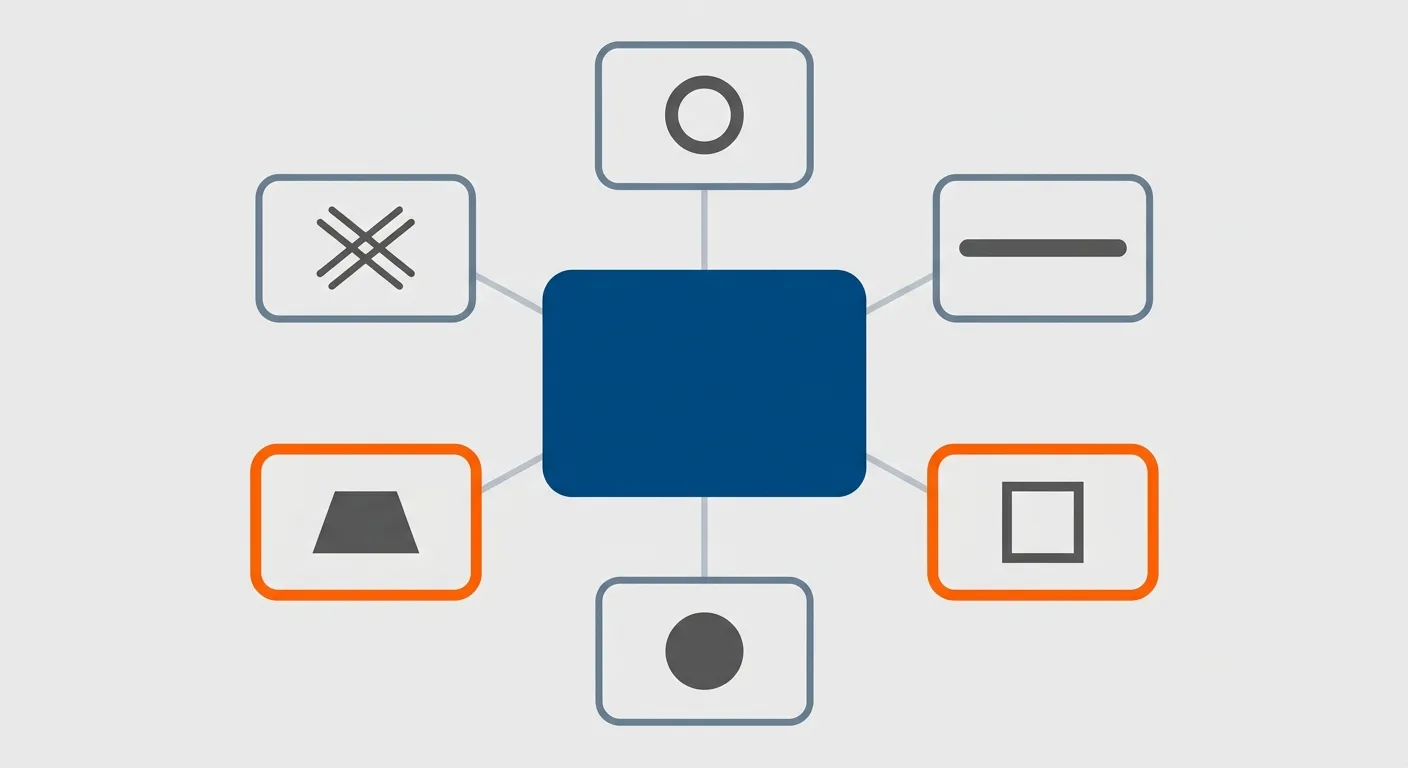

圖說：中間是主機，周圍是配件。加粗的那兩個（照明與支架）在多數應用裡是必要的，不是「有更好」
配件之所以會決定總倍率的有效性，也是同一個道理：輔助鏡改變的是總倍率，但不會改變物鏡的數值孔徑——加了 2x 輔助鏡，倍率翻倍、可解析的細節不變。這正是空放大最常見的來源。
三類配件的定位
一、照明（多數情況是必要的）。站上選配同時列出環型燈與光纖燈——兩者用途不同，看「有沒有東西」用環形、看「表面狀態」用斜射光，實務上常常都要。
二、支架與載物台（依樣品決定）。站上選配列有萬向支架、最大 500×500 mm 金相移動台、快速移動台、防靜電平台。大型樣品、已裝在機構上的樣品、或電子件檢查，這一項就從選配變成必要。
三、影像（依需求決定）。三眼機型才有獨立的影像輸出光路——站上 TS-M30N-S 產品說明列出可加裝 CCTV 與電腦連線做影像處理、可加裝數位相機或單眼相機，並可選配 CCD、CCD 轉接頭、影像擷取卡、17 吋彩色螢幕。
採購時要問的兩件事
一、哪些是標準配置、哪些要另外買。尤其是型錄倍率所依賴的輔助鏡。
二、配件的長期供應。燈源、輔助鏡、載物台都是可能損壞或需要更換的項目——停產後還供應幾年，這一題要在採購時問並留書面。做法與其他設備相同，見電子天平品牌怎麼比。
一個容易被忽略的配套：保護鏡片
在鏡下焊接或使用揮發性試劑時，揮發物會在物鏡上累積成難以清除的薄膜。
在物鏡下加裝可更換的保護鏡片是成本最低的對策——保護鏡髒了就換，物鏡永遠是乾淨的。鏡片的清潔限制見顯微鏡保養要點。
常見問題
立體顯微鏡和生物顯微鏡差在哪？
要解決的問題不同。立體顯微鏡觀察的是不透明的實體物件表面，兩眼各自有光路所以有立體感，倍率範圍較低（通常數倍至數十倍）但工作距離長，因此可以邊看邊操作——典型用途是檢查、焊接、組裝、解剖。生物顯微鏡則觀察透明或切片樣品，單一光路、倍率可到上千倍，但工作距離很短。判斷的第一題很簡單：你要不要在觀察的同時對樣品做事？要的話就是立體顯微鏡。選錯的兩種典型情況是「要看細胞卻買了立體顯微鏡」（倍率不夠、沒有透射光路）與「要邊焊接邊看卻買了生物顯微鏡」（手伸不進去）。
工作距離要多長才夠？
看你要在下面放什麼。工作距離是物鏡最下緣到樣品表面的距離，需要在觀察下操作時，這個空間要放得下你的手、工具（烙鐵、鑷子、探針）以及操作時的活動範圍。以站上 TS-M20N-S 為例，規格標示工作距離 100 mm，這個數字讓烙鐵或鑷子有明確的操作空間。三個典型需要長工作距離的場景是電子組裝與返修、精密機械組裝、以及需要用工具撥動樣品的檢查。最關鍵的一點是：倍率不夠可以加輔助鏡，工作距離不夠沒有辦法補救，因為那是機械結構決定的——所以它應該排在選型的第一順位。
倍率越高越好嗎？
不是，因為景深會隨倍率提高而變淺——立體樣品在高倍下只有一個薄層是清楚的，其餘都模糊；同時視野也會變小，找目標變得困難。選倍率範圍的原則是：由「你要看的最小特徵」決定上限，由「你要一次看到的範圍」決定下限，不要只追上限。這也是變倍（zoom）功能有價值的原因——先用低倍找位置，再放大確認細節。另外要注意：型錄上的最高倍率通常是「所有選配都裝上」的組合，例如站上機型標準配置是 WF10X 目鏡搭配 0.74.5X 變倍物鏡，而說明中更寬的 3.3X225X 明確註記了「選配輔助鏡」。
怎麼判斷光學品質好不好？
規格表上看不出來——這是光學設備與其他實驗室設備最大的不同。倍率只描述「放大多少」，不描述「看不看得清楚」；同樣 20 倍，兩台機器的差異來自解析力、像差控制（邊緣是否變形或有色邊）與照明均勻度。三個可行的判斷做法是：實機試看並帶自己的樣品（不要只看供應商準備的示範樣品，這是最有效的方法）、看邊緣而不是中心（中心清晰是基本要求，邊緣的清晰度與變形才是差異所在，把樣品移到視野邊緣看）、以及在最高倍率下試（光學缺陷在高倍下最明顯）。
環形燈和光纖燈該選哪一個？
看你要判讀什麼。環形燈從物鏡四周均勻照下，優點是均勻、陰影少，適合看「有沒有東西」這類判讀（缺件、異物、整體檢查）。光纖燈是可調整角度的側向照明，優點是能製造陰影、凸顯表面起伏，適合看「表面狀態」（刮痕、凹凸、紋理）。實務上兩者常常都需要，因為檢查通常同時包含這兩類判讀——站上機型的選配項目同時列出環型燈與光纖燈，就反映了這個常見的搭配需求。如果只能選一個，先確認你最主要的判讀類型屬於哪一類。
需要拍照或接電腦要注意什麼？
看是二眼還是三眼機型。三眼機型有獨立的影像輸出光路，這正是它與二眼的主要差別——站上的 TS-M30N-S 三眼版產品說明列出可加裝 CCTV 與電腦連線做影像處理、可加裝數位相機或單眼相機，並可選配 CCD、CCD 轉接頭、影像擷取卡、數位相機轉接鏡頭與 17 吋彩色螢幕。二眼機型要加裝影像通常要犧牲一個目鏡位置。第二個提醒是：影像的解析度受限於光學本身——加一台高畫素相機不會讓光學品質變好，所以應該先確認光學表現再考慮影像配置。
進場前與驗收時要確認的事
顯微鏡的驗收與其他實驗室設備不同——它的關鍵驗收項目多半不是數字。
三個進場前的確認
一、擺放位置的震動與光線。顯微鏡本身不像天平那麼敏感，但放在震動明顯的檯面上會影響高倍觀察；環境光太強則會降低對比度。
二、桌面高度與座椅。這關係到長時間使用的姿勢——觀察筒傾斜角度再好，桌椅高度不對也沒用。
三、電源與周邊。光源、影像設備的插座位置要先想好，避免線材橫越操作區。
驗收時該做的三件事
一、用自己的樣品在各倍率下看一遍。這是驗收最重要的動作——確認到貨的機器與試看時的表現一致。
二、確認配件清單逐項到齊。輔助鏡、燈源、載物台、影像配件——照著採購單逐項核對，缺件在到貨當下反映最容易處理。
三、記錄基準狀態。拍一張標準樣品的照片並記下當時的倍率與照明設定——日後懷疑「影像變差了」時，這張照片就是比較基準。
這與其他設備「驗收時建立基準值」是同一個原則，見實驗室設備驗收檢查清單與實驗室設備履歷怎麼建。
選型的四個動作
- 先確認工作距離。倍率能補、工作距離不能。
- 實機試看，帶自己的樣品，並看視野邊緣。光學品質規格表上看不出來。
- 倍率由「最小特徵」與「一次要看多大範圍」共同決定。只追上限會很難用。
- 問清楚型錄倍率是哪一組配置達成的。輔助鏡與高倍目鏡通常要另外買。
四個動作做完，剩下的才是照明與影像配件的搭配。機型的完整評比方法見立體顯微鏡怎麼選；倍率的判讀與量測見顯微鏡倍率怎麼看；應用面的配置見顯微鏡在檢測上的應用；保養見顯微鏡保養要點。
需求整理好了，想確認機型與配件？
把觀察對象、需要的操作空間與判讀類型告訴我們，可以協助對照機型與照明配置。
參考資料
- What is Empty Magnification and How can Users Avoid it — Leica Microsystems
- 本文的機型規格、選配項目與工作距離皆取自本站產品頁的公開規格表與說明；光學原理與檢視方法為一般作業慣例，文中已標明。
