陶瓷面板與鋁面板加熱板差在哪？2026 溫度上限與均溫性對照
・作者：陳經理・閱讀時間 11分鐘
網路上關於這題最常見的答案是「陶瓷耐溫比較高、鋁導熱比較快」。
前半句在很多實際產品上不成立，這篇會用可查證的規格說明為什麼。
真正的差別在別的地方：耐化性與清潔。而且「陶瓷面板」這個詞本身涵蓋了兩種完全不同的東西——整片陶瓷本體，以及在金屬本體上做的類陶瓷塗層。搞混這兩者，比較就沒有意義。
圖說：熱從下方的加熱層往上擴散。導熱係數差越多，這個擴散過程的速度與均勻程度差越明顯
重點摘要： 導熱差距是真的——鋁合金約 151-202 W/(m·K)（Wikipedia 材料資料），氧化鋁陶瓷常見規格約 20-30 W/(m·K)，差了數倍。但溫度上限不一定跟著差：站上兩條加熱板產品線（鋁面板與類陶瓷面板）規格表上的溫度範圍、解析度與均溫性數字完全相同，差別在耐腐蝕與清潔。
兩種面板的結構與導熱差異
先把物理層面的事實講清楚，再談它在實際產品上代表什麼。
導熱係數的實際差距
| 材質 | 常見導熱係數 | 來源性質 |
|---|---|---|
| 鋁合金（6061） | 151-202 W/(m·K)；T6 於 25°C 約 152 W/(m·K) | 材料資料庫數值 |
| 氧化鋁陶瓷（緻密） | 約 20-30 W/(m·K) | 電子基板常見規格區間 |
差距在數倍以上。這代表同樣的加熱功率下，鋁面板把熱送到表面的速度明顯較快——升溫時間短、對設定變更的反應也快。
還有一個較少被提到的性質：氧化鋁的導熱係數會隨溫度上升而下降，原因是陶瓷內部的聲子散射增加（材料資料）。也就是說，室溫下量到的導熱數字不能直接套用到高溫操作。
導熱快 ≠ 均溫好
這是最常見的推理錯誤。
導熱係數講的是熱在材料裡傳遞的效率。均溫性講的是面板表面各處的溫度差。兩者相關，但不是同一件事——均溫性同時取決於加熱元件的布局、面板厚度、邊緣散熱條件與整機設計。
一片導熱極佳但加熱元件只集中在中央的面板，均溫性可能很差；一片導熱普通但加熱元件均勻布滿、邊緣有補償的面板，均溫性可能很好。
所以均溫性要看規格上的實測數字，不能從材質推導。
鋁面板的另一個限制：耐化性
純金屬面板對酸鹼的耐受性有限。以鋁來說，它的保護來自表面的氧化層——強酸（鹽酸、硫酸）、強鹼（氫氧化鈉）與汞化合物都會破壞這層保護（ChemicalResistance.org）。
實驗室加熱板最常見的損壞正是這一種：溢流的試劑在高溫下侵蝕面板，留下永久的坑蝕。
溫度上限與升溫速度對照
這一節要處理開頭那個「陶瓷耐溫比較高」的說法。
| 項目 | 鋁面板 | 類陶瓷塗層面板 | 整片陶瓷本體 |
|---|---|---|---|
| 本體材質 | 鋁合金 | 鋁合金（表面加塗層） | 陶瓷 |
| 導熱 | 快 | 接近鋁（塗層很薄） | 慢 |
| 升溫速度 | 快 | 接近鋁 | 慢 |
| 耐化性 | 有限，怕強酸強鹼 | 塗層提供保護 | 佳 |
| 溫度上限 | 受整機設計限制 | 與同系列鋁面板相同 | 材料本身可到很高 |
| 清潔難度 | 殘留較難清 | 較易清潔 | 依表面處理 |
| 塗層磨損風險 | 無塗層 | 有——磨損後露出本體 | 無塗層 |
「類陶瓷」不一定拉高溫度上限
這件事在站上的產品規格裡可以直接驗證。
站上有兩條加熱板產品線：一條是鋁面板，另一條是類陶瓷面板。規格表對照下來——
- 溫度範圍：兩條線都標示室溫至 350°C
- 解析度：都標示 0.1°C
- 均溫度：都標示 at 100°C 時 <±1.5°C
- 功率與尺寸：兩條線的四個型號完全對應（750 W／1500 W／3000 W／3000 W）
溫度上限一模一樣。
原因在產品說明裡寫得很清楚：類陶瓷版本是「在原陽極鋁合金基礎上 coating 一層類陶瓷塗層」——本體還是鋁合金，塗層很薄，決定溫度上限的仍然是整機設計（加熱元件、控制器、結構件），不是那層塗層。
那類陶瓷版本買來做什麼
產品說明的用詞也很直接：「類陶瓷耐腐蝕表面處理，有效避免盤面腐蝕，更便於使用者清潔」。
也就是說，它換來的是耐化性與清潔便利，不是更高的溫度。
這裡有個容易被行銷語言誤導的地方值得說清楚：「陶瓷面板」在市場上至少對應三種不同的東西——整片陶瓷本體、金屬本體加陶瓷塗層、以及玻璃陶瓷面板。三者的導熱、耐溫、耐化與磨損行為都不同，價位也不同。看到「陶瓷面板」四個字時，正確的動作不是判斷好壞，而是追問「本體是什麼材質、表面處理是什麼」。追問之後你會發現，很多情況下你買的是塗層而不是陶瓷——這不是壞事，塗層版本通常導熱更快、也更便宜，但你要知道自己買的是什麼，才能正確評估塗層磨損之後會發生什麼。
塗層磨損之後
這是塗層方案唯一的結構性弱點：塗層是會磨損的。
刮傷、長期熱循環、機械摩擦都可能造成塗層局部失效。塗層破損之後，露出的是本體材質——也就是鋁合金，耐化性回到前面說的那個水準。
實務上的對應：
- 取放容器時避免拖曳，用提的不要用推的
- 不要用金屬刮刀清除殘留
- 定期檢查面板表面，發現局部變色或坑蝕就要注意
想比對兩種面板機型的實際規格？
溫控設備分類頁把兩條產品線的溫度範圍、解析度、均溫性、功率與尺寸並列，可以直接對照。
均溫性：邊緣與中心的溫差有多重要
均溫性是加熱板最容易被忽略、卻最直接影響數據的規格。

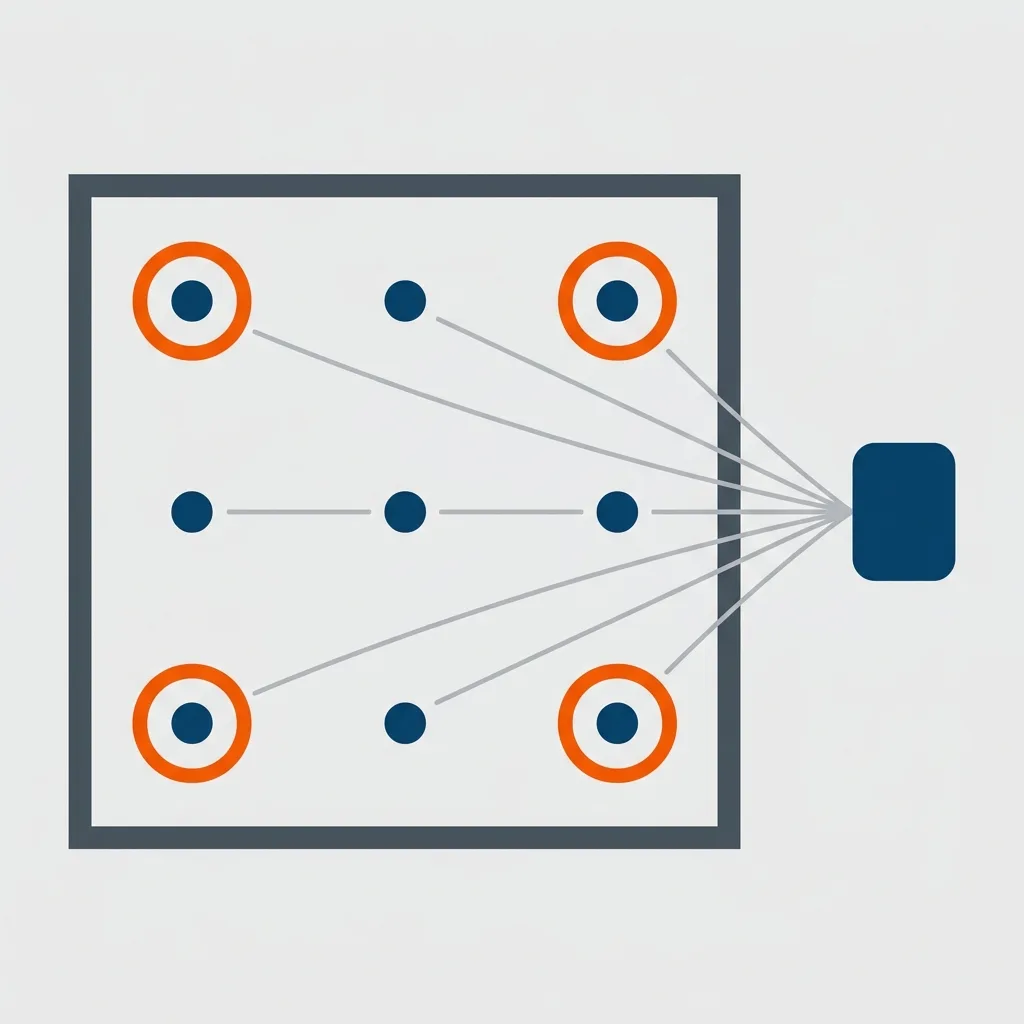

圖說：九個點同時記錄，取最大溫差。四個角落是最容易偏低的位置，一定要納入
為什麼它會變成批次間的變異
多容器平行實驗時，每個容器所在位置的溫度不同——中心的樣品在 100°C，角落的可能在 98°C。
這個差異會直接進到數據裡，而且看不出來，因為所有樣品的紀錄都寫著「100°C」。下一批換了擺放位置，變異的方向又不同。
這正是控溫能力屬於方法不確定度一部分的原因。詳見實驗室加熱與溫控設備完整指南。
規格上的均溫性怎麼讀
一定要連量測條件一起看。
站上 YS 系列的寫法是合格的範例：「均溫度 at 100°C 時 <±1.5°C」——明確指出量測溫度。同一台機器在 300°C 的均溫性不會是同一個數字，因為溫度越高、與環境的溫差越大、邊緣散熱越明顯。
看到只寫「均溫性佳」而無數字與條件的規格，等於沒有規格。寫規格書時該把量測條件列為必填欄位，方法見設備規格書怎麼寫。
自己驗證的方法
驗收時做一次，之後每年重複：
- 準備多支已校正的溫度探棒或一台多通道溫度記錄器
- 量測點放在中心、四個角落、四個邊緣中點（共九點）
- 探棒要貼合面板表面，不要懸空——懸空量到的是空氣溫度
- 設定到你的常用工作溫度，等讀值穩定後連續記錄至少 30 分鐘
- 取所有點之間的最大溫差
這個數字要在相同溫度條件下與規格比較才公平。多通道記錄的做法見多點溫度監控怎麼做。
耐化性與清潔：溢流是最大的敵人
加熱板的壽命，多半不是被熱耗掉的，是被溢流的試劑耗掉的。
溢流殘留造成的三種問題
一、局部導熱異常。乾掉的殘留形成一層隔熱膜，那個位置的熱傳遞就變差——均溫性直接劣化。
二、腐蝕。高溫加速化學反應，同樣的試劑在室溫下可能沒事，在 200°C 的面板上會很快侵蝕表面。
三、交叉污染。殘留在下一次加熱時可能揮發，進到別人的實驗裡。
面板材質與清潔之外，設備層級的安全要求有專門的標準。IEC 61010-2-010（BS EN IEC 61010-2-010:2020）的範圍是針對「材料加熱為設備功能之一」的電氣設備及其配件規定特定的安全要求，適用於任何使用場合；並明文排除實驗室加熱與通風用設備、滅菌設備，以及操作者可進入且能於門關閉時停留其內的加熱／冷卻設備（BSI）。
這對兩種面板的選擇沒有偏好——它管的是過溫保護、加熱元件與構造安全，不管面板是鋁還是類陶瓷。所以面板材質的取捨要回到耐化性與均溫性，安全則交給標準與過溫保護裝置。
最有效的保養只有一件事
每次使用後、面板還微溫時清除殘留。
冷卻後再清，殘留會固化、更難處理，而且清除過程更容易刮傷表面。要注意的是「微溫」不是「熱」——高溫面板不能直接接觸清潔用具，也不能用冷液體澆（熱衝擊會傷面板）。
絕對不要用的兩樣東西：金屬刮刀（刮傷塗層與本體）、強鹼清潔劑（對鋁面板是直接的腐蝕來源）。
保養排程的整體規劃見實驗室設備維護排程。
高溫燙手的風險
還有一個跟材質無關、但值得一併提醒的事：關掉電源的加熱板，外觀跟冷的一模一樣。
站上類陶瓷面板機型的產品說明特別提到高溫燙手指示燈——「即使於電源關閉狀態下，盤面在高溫燙手情況下仍會亮起警示燈號，提醒使用者避免燙傷」。這是針對真實風險的設計。
依台灣的職業安全衛生設施規則，雇主對於機械、設備等有高溫表面而勞工有接觸致灼燙傷之虞者，應設置警示標誌並裝設適當之隔熱等必要安全設施（全國法規資料庫）。沒有指示燈的機型，就要靠標示與作業規範補上。
常見問題
陶瓷面板一定比鋁面板好嗎？
不一定，而且「陶瓷面板」這個詞在市場上至少對應三種不同的東西：整片陶瓷本體、金屬本體加陶瓷塗層、以及玻璃陶瓷面板。三者的導熱、耐溫、耐化與磨損行為都不同。以站上的產品線為例，類陶瓷版本是「在原陽極鋁合金基礎上 coating 一層類陶瓷塗層」，本體仍是鋁合金——它換來的是耐腐蝕與清潔便利，而不是更高的溫度上限（兩條產品線的規格表都標示室溫至 350°C，數字完全相同）。正確的問法不是「哪個比較好」，而是「本體是什麼材質、表面處理是什麼」。
加熱板可以直接放腐蝕性試劑嗎？
不建議直接接觸，即使是耐腐蝕表面處理的機型。原因有二：第一，塗層是會磨損的——刮傷或長期熱循環之後，露出的是本體材質（鋁合金），而鋁的保護來自表面氧化層，強酸（鹽酸、硫酸）、強鹼（氫氧化鈉）與汞化合物都會破壞這層保護。第二，高溫會大幅加速化學反應，同樣的試劑在室溫下沒事、在 200°C 的面板上可能很快侵蝕。實務上的做法是使用適當的容器與承接盤，並在每次使用後、面板還微溫時清除任何溢流殘留。
面板刮傷了一定要換嗎？
看刮傷的位置、深度與你的用途。輕微的表面刮痕如果沒有露出本體、也不在常用的擺放位置，通常可以繼續用，但要列入定期觀察。需要處理的情況有三種：一是刮痕已深到露出本體材質，這代表該處的耐化性回到本體的水準，接觸腐蝕性試劑時風險提高；二是刮痕造成局部凹陷，容器接觸面積改變會影響熱傳遞；三是刮痕處出現變色或坑蝕，這是已經開始腐蝕的訊號。判斷方式是在該位置與正常位置同時量溫度，看有沒有明顯落差。
為什麼陶瓷面板的升溫比較慢？
因為導熱係數差很多。鋁合金（6061）的導熱係數約 151-202 W/(m·K)，而緻密氧化鋁陶瓷常見規格約 20-30 W/(m·K)，差了數倍——同樣的加熱功率下，熱從加熱層傳到面板表面的速度自然不同。另外要注意氧化鋁的導熱係數會隨溫度上升而下降（原因是陶瓷內部的聲子散射增加），所以室溫下量到的數字不能直接套用到高溫操作。不過這個差異主要出現在整片陶瓷本體的機型；金屬本體加薄塗層的類陶瓷版本，升溫表現接近鋁面板。
均溫性可以自己測嗎？
可以，建議在驗收時就做一次、之後每年重複。做法是用多支已校正的溫度探棒或多通道溫度記錄器，量測點放在面板的中心、四個角落與四個邊緣中點（共九點），探棒要貼合面板表面不要懸空（懸空量到的是空氣溫度）。設定到常用工作溫度，等讀值穩定後連續記錄至少 30 分鐘，取所有點之間的最大溫差。比較時要注意條件一致——規格上的均溫性通常標明量測溫度（例如站上 YS 系列標示「at 100°C 時 <±1.5°C」），要在相同溫度下比才公平。
三句話的選擇法
- 先問本體材質與表面處理，不要接受「陶瓷面板」這種描述。塗層與本體是兩件事，磨損之後露出的是本體。
- 溫度上限看規格表，不要從材質推。同系列的鋁面板與類陶瓷面板，溫度上限可能完全相同。
- 有腐蝕性試劑就選耐腐蝕表面處理，其他情況鋁面板的導熱優勢更實際。這才是兩者真正的分界。
加熱板的完整評比維度（含耐化性以外的五項）見實驗室加熱板怎麼選；控溫穩定性的原理見PID 控溫是什麼。
不確定自己的試劑會不會傷到面板？
把常用試劑清單、操作溫度與樣品容器型式告訴我們，可以協助判斷該選哪一種面板處理。
