實驗手套怎麼選？2026 丁腈、乳膠與化學耐受性對照
・作者：陳經理・閱讀時間 13分鐘
「丁腈比乳膠好」是實驗室裡流傳最廣、也最危險的一句通則。
危險在於它有一半是對的。丁腈確實在很多情境勝出，但對某些常見溶劑，天然橡膠的突破時間反而比丁腈長——而如果你相信那句通則、拿丁腈手套去處理那類溶劑，你會在完全沒有感覺的情況下暴露。
這篇用實測數據取代通則：兩種材質對常見實驗化學品的突破時間對照、怎麼從你的溶劑反推材質，以及更換與脫除的正確做法。
圖說：中間那組交錯就是重點——換一個化學品，勝負就換邊
重點摘要： 選手套要看的是對「你的那個化學品」的突破時間，不是材質的通用排名。實測資料顯示：丙酮對丁腈的突破時間為 5 分鐘、天然橡膠為 10 分鐘；甲苯則反過來，丁腈 11 分鐘、天然橡膠 3 分鐘（North Safety / VWR 手部防護耐化性指南）。突破發生時，手套已不再提供足夠的防護。
三種常見材質的耐化性與觸感差異
先搞懂三個名詞
這三個詞常被混用，但它們是三件不同的事（定義引自 North Safety / VWR 耐化性指南）：
降解（Degradation）：「手套一項或多項物理性質的有害變化。最明顯的降解形式是手套強度的喪失與過度膨脹。」——這一項看得見。
突破時間（Breakthrough time）：「液體化學品初次接觸手套外表面，到滲透速率達到 0.1 mg/m²/sec 之間所經過的時間。」該指南並以全大寫強調：突破發生時，手套已不再提供足夠的防護。
滲透速率（Permeation rate）：「滲透化學品通過手套彈性體的穩態流量」，並指出手套厚度在抗滲透上扮演重要角色。
最關鍵的差別是：降解你看得到（手套變硬、變黏、膨脹），滲透你看不到。手套外觀完全正常，化學品已經在分子層級穿過去了。
材質對照
| 材質 | 耐化性特徵 | 觸感 | 過敏風險 |
|---|---|---|---|
| 丁腈（Nitrile） | 對多數酸鹼表現良好，對酮類與部分芳香烴弱 | 中等，薄款接近乳膠 | 無天然乳膠蛋白過敏問題 |
| 天然橡膠（乳膠） | 對部分溶劑優於丁腈，對甲苯類極弱 | 佳，貼合度高 | 有天然乳膠蛋白過敏風險 |
| PVC（乙烯基） | 一般用於低風險與非化學接觸作業 | 較差，貼合度低 | 無乳膠蛋白過敏問題 |
PVC 一列為一般用途說明——本文引用的實測指南未涵蓋該材質，故不列數據。
一句該被推翻的通則
「丁腈比較好」不成立。〈怎麼從實驗溶劑反推手套材質〉的實測數字會直接推翻它。
怎麼從實驗溶劑反推手套材質

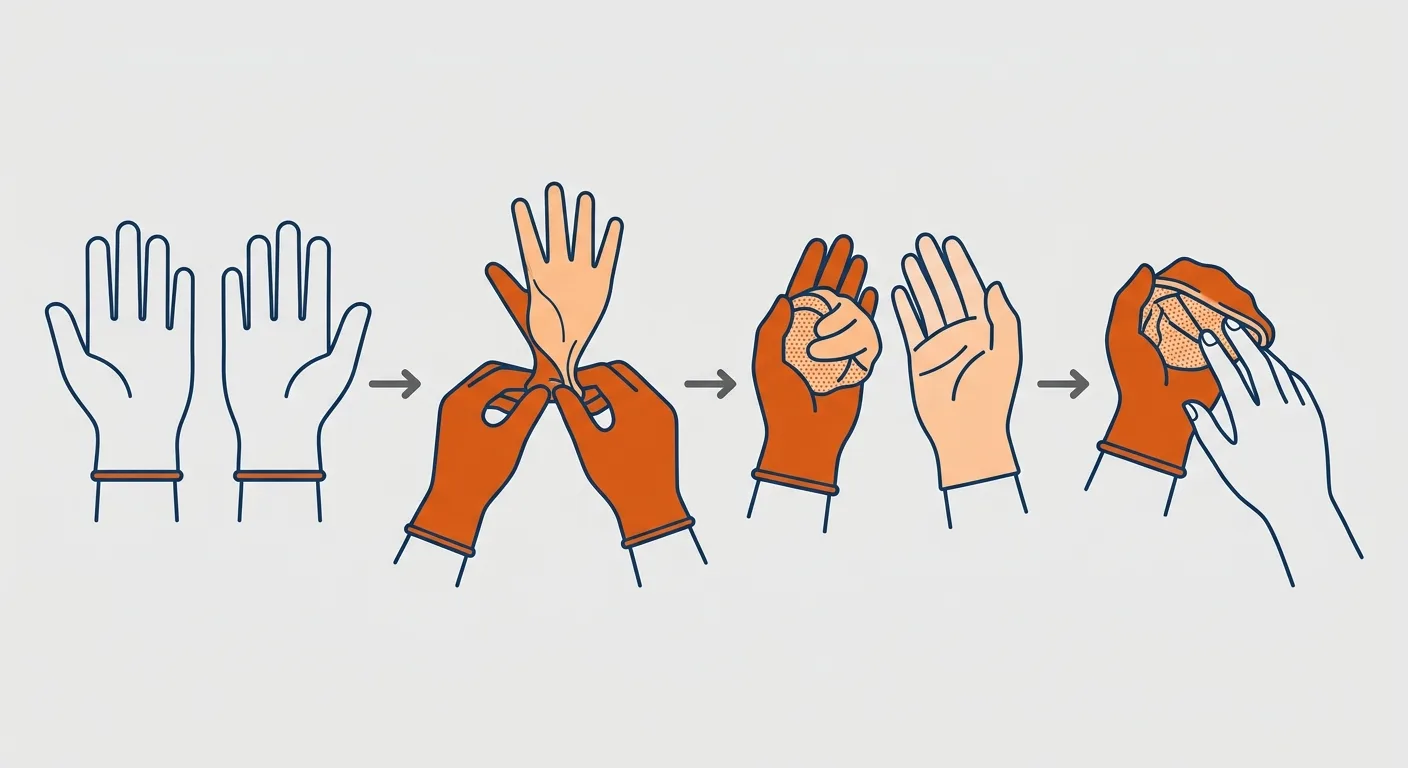

圖說：從頭到尾，帶網點的那一面都沒有碰到皮膚。這就是全部的訣竅
實測數據對照
以下為 ASTM F739 方法在實驗室條件下的實測結果（North Safety / VWR 耐化性指南），D＝降解評等、BT＝突破時間：
| 化學品 | 丁腈 D / BT | 天然橡膠 D / BT | 誰贏 |
|---|---|---|---|
| 丙酮 | P（差）/ 5 分鐘 | P（差）/ 10 分鐘 | 天然橡膠 |
| 甲苯 | P（差）/ 11 分鐘 | P（差）/ 3 分鐘 | 丁腈 |
| 甲醇 | F（尚可）/ 32 分鐘 | F（尚可）/ 19 分鐘 | 丁腈 |
| 異丙醇 | E（優）/ >6 小時 | G（良）/ 1.7 小時 | 丁腈 |
| 硫酸 93% | F（尚可）/ 1.9 小時 | G（良）/ 5.1 小時 | 天然橡膠 |
| 苯酚 85% | P（差）/ 39 分鐘 | F（尚可）/ 2.2 小時 | 天然橡膠 |
| 鹽酸 37% | E（優）/ >6 小時 | E（優）/ >6 小時 | 相當 |
| 氫氧化鈉 50% | E（優）/ >8 小時 | E（優）/ >8 小時 | 相當 |
| 二氯甲烷 | P（差）/ 4 分鐘 | 資料不足 | 兩者都不該用 |
| 氯仿 | P（差）/ 4 分鐘 | 資料不足 | 兩者都不該用 |
這張表推翻了三件事：
一、「丁腈比較好」是錯的。丙酮、硫酸 93%、苯酚三項天然橡膠都明顯較長。
二、「拋棄式手套可以撐一個實驗」是錯的。丙酮 5 分鐘、二氯甲烷 4 分鐘、甲苯 3 分鐘——這些時間短到你根本來不及做完一個步驟。
三、「酸鹼比溶劑危險」是錯的。鹽酸 37% 與氫氧化鈉 50% 兩種材質都撐超過 6 小時，反而是看起來很日常的丙酮與二氯甲烷只有幾分鐘。
反推材質的三個步驟
這個「從任務反推」的順序也是法規要求的順序。美國 OSHA 的手部防護標準 1910.138(b) 明定：雇主應基於對防護具性能特性的評估來選擇適當的手部防護，且該評估須相對於所要執行的任務、現場條件、使用時間長度，以及已辨識的危害與潛在危害（OSHA 1910.138）。同標準 (a) 則列出需要手部防護的危害類型：皮膚吸收有害物質、嚴重割傷或撕裂傷、嚴重磨損、穿刺、化學灼傷、熱灼傷，以及有害的極端溫度。
注意那句「使用時間長度」——它就是突破時間，法規把它寫進了選擇依據，而不是留給使用者自由心證。
一、列出你實際會接觸的化學品（包含混合物與清洗用溶劑，不要只列主反應物）。
二、查每種材質對每個化學品的突破時間，取最短的那一個當作整體上限。
三、如果最短的那個時間短於你的作業時間，有三條路：換材質、縮短更換週期、或改用其他方式避免接觸（工具夾取、封閉操作）。
要注意的是：混合物的表現無法從單一成分推得。指南本身的警語寫得很明白——防護具的選擇必須基於使用者對工作場所危害的評估，手套材料無法對所有化學品提供無限的防護，使用者有責任在使用前確認手套能抵抗其預定使用環境中的化學品（包含化學混合物）的滲透與降解。
這裡有一個會讓人拿錯數字比較的陷阱：不同標準對「突破」的定義不一樣，所以兩套標準的突破時間不能直接比。本文引用的 ASTM F739 資料把突破定義為「滲透速率達到 0.1 mg/m²/sec 的時間」；而歐盟 EN ISO 374-1 的分級用的是另一個門檻與另一組單位——標準化滲透速率定義為 1 μg/min/cm²，測試最長 480 分鐘，並依突破時間分成六級：Level 1 ≥10 分鐘、Level 2 ≥30 分鐘、Level 3 ≥60 分鐘、Level 4 ≥120 分鐘、Level 5 ≥240 分鐘、Level 6 >480 分鐘（Shield Scientific）。實務上的意義有兩層：第一，看到一個突破時間要先問「這是哪套標準測的」，否則你在比較兩個不同的東西；第二，EN 的等級是分級不是實測值——標到 Level 6 只代表「超過 480 分鐘」，不代表它對你那個化學品也是這個表現，因為等級是針對測試時所宣告的特定化學品。把 Level 數字當成通用防護力，是這個制度最常被誤讀的地方。
需要耗材與配件？
服務項目包含常用耗材與配件供應，可以先討論作業型態與規格需求。
厚度與操作靈敏度的取捨
厚度確實有用
指南明確指出：手套厚度在抗滲透上扮演重要角色。
但代價是靈敏度。精細操作（移液、微量秤重、顯微鏡下的操作）在厚手套下會明顯變差——而操作失誤本身也是一種風險。
三種處理取捨的方式
一、分作業段換手套。接觸化學品的步驟用厚的、精細操作的步驟用薄的。
二、雙層。內層薄、外層厚，外層污染時只換外層。注意雙層不等於突破時間相加——它主要買到的是「外層破損時還有一層」。
三、改變操作方式。用工具、用封閉容器、把化學品接觸降到最低——這通常比在手套上取捨更有效。
一個容易忽略的細節
手套的貼合度會影響靈敏度，而貼合度取決於尺寸。
太大：指尖有空隙、抓握不穩、容易勾到。太小：手部疲勞、且在活動時更容易撐破。
這與無塵衣的尺寸邏輯一致，見無塵衣怎麼選與怎麼穿。
更換時機與穿脫污染防範
四個必須更換的時機
一、接觸到化學品後。不是「洗一洗繼續用」——因為滲透已經開始，而且你看不見。
二、達到突破時間前。這是最需要事先算好的一項。
三、有任何破損跡象時。指南對防護裝備的原則是：穿刺、撕裂或以其他方式破損的裝備必須退出使用。
四、離開作業區前。避免把污染帶到其他區域。
拋棄式手套可以重複用嗎
不建議，而且理由不只是衛生。
滲透是累積的——一雙已經接觸過溶劑的手套，它的剩餘防護時間是未知的。而未知的防護時間，在風險管理上等同於沒有防護。
指南對可重複使用的防護裝備則有另一套要求：為獲得最長使用壽命，防護手套與其他防護裝備應在每次使用後以清洗或其他適當方法將化學品從表面移除，並且應存放在遠離污染環境之處。這是針對可重複使用型的維護要求，不是對拋棄式手套的重用許可。
脫手套的正確方式
脫除是整個流程中污染風險最高的一步，而多數人的習慣做法是錯的。
錯誤做法：用手指從手腕內側往外拉——這會讓已污染的外表面掃過手腕皮膚。
正確做法四步：
- 捏住一隻手套的外側，向外翻脫
- 把脫下來的手套握在還戴著手套的那隻手裡
- 裸露的手指從另一隻手套的內側伸入
- 向外翻覆，讓第一隻手套被包在裡面
全程污染面都朝內、都沒有碰到皮膚。
脫完後洗手。這一步不能省——因為手套本來就可能有肉眼看不見的破損。
把它變成訓練項目
這件事不需要任何設備、也不會增加作業時間，但它只能靠訓練傳遞——寫進 SOP 並實際演練，見實驗室設備 SOP 怎麼寫與實驗室人員訓練怎麼安排。
常見問題
實驗手套選丁腈還是乳膠？
要看你接觸的是哪個化學品，「丁腈比較好」是錯的通則。ASTM F739 方法的實測資料顯示：丙酮對丁腈的突破時間只有 5 分鐘、天然橡膠是 10 分鐘；硫酸 93% 丁腈 1.9 小時、天然橡膠 5.1 小時；苯酚 85% 丁腈 39 分鐘、天然橡膠 2.2 小時——這三項天然橡膠都明顯較長。但反過來，甲苯丁腈 11 分鐘、天然橡膠只有 3 分鐘，異丙醇丁腈 >6 小時、天然橡膠 1.7 小時。所以正確的做法是查你那個化學品的實測數據，而不是套材質排名。另外丁腈沒有天然乳膠蛋白過敏的問題，這是它在通用場合較受青睞的原因之一。
突破時間是什麼意思？
它是「液體化學品初次接觸手套外表面，到滲透速率達到某個門檻之間所經過的時間」。ASTM F739 的資料把這個門檻定為 0.1 mg/m²/sec，並以全大寫強調：突破發生時，手套已不再提供足夠的防護。這個概念最重要的一點是——它跟外觀無關。降解（手套變硬、變黏、過度膨脹）你看得見，但滲透看不見：手套外觀完全正常，化學品已經在分子層級穿過去了。所以不能用「手套看起來還好」來判斷還能不能用，只能用時間。
為什麼酸鹼反而比溶劑安全？
因為多數常見的強酸強鹼是大分子解離的水溶液，而許多有機溶劑是小分子且與手套材質性質相近，更容易穿透高分子薄膜。實測數據支持這個反直覺的結論：鹽酸 37% 與氫氧化鈉 50% 對丁腈與天然橡膠都超過 6 到 8 小時；而看起來很日常的丙酮只有 5 分鐘、二氯甲烷 4 分鐘、氯仿 4 分鐘、甲苯 3 到 11 分鐘。實務上的意義是：用溶劑時的手套更換頻率要比用酸鹼時高得多，而多數人的直覺剛好相反。
拋棄式手套可以重複使用嗎？
不建議，理由不只是衛生。滲透是累積的——一雙已經接觸過溶劑的手套，它的剩餘防護時間是未知的，而未知的防護時間在風險管理上等同於沒有防護。要注意不要誤讀耐化性指南裡的維護條文：指南確實寫了「為獲得最長使用壽命，防護手套與其他防護裝備應在每次使用後以清洗或其他適當方法將化學品從表面移除，並存放在遠離污染環境之處」，但那是針對可重複使用型防護具的維護要求，不是對拋棄式手套的重用許可。另外指南也明確要求：穿刺、撕裂或以其他方式破損的裝備必須退出使用。
手套要多久換一次？
四個必須更換的時機：接觸到化學品後（不是洗一洗繼續用，因為滲透已經開始而且看不見）、達到突破時間前（這是最需要事先算好的一項）、有任何破損跡象時、以及離開作業區前（避免把污染帶到其他區域）。設定更換週期的方法是：列出實際會接觸的化學品（包含混合物與清洗用溶劑），查每種材質對每個化學品的突破時間，取最短的那一個當作整體上限。如果最短的時間短於你的作業時間，有三條路：換材質、縮短更換週期、或改用工具夾取與封閉操作來避免接觸。
手套要怎麼脫才不會污染？
脫除是整個流程中污染風險最高的一步，而多數人的習慣做法是錯的——用手指從手腕內側往外拉，這會讓已污染的外表面掃過手腕皮膚。正確做法四步：一、捏住一隻手套的外側向外翻脫；二、把脫下來的手套握在還戴著手套的那隻手裡；三、裸露的手指從另一隻手套的內側伸入；四、向外翻覆，讓第一隻手套被包在裡面。全程污染面都朝內、都沒有碰到皮膚。脫完後要洗手——這一步不能省，因為手套本來就可能有肉眼看不見的破損。這件事不需要任何設備也不增加作業時間，但只能靠訓練傳遞。
EN ISO 374 的 Level 6 是不是最好的？
Level 6 代表在該標準的測試條件下突破時間 >480 分鐘，但它不是一個通用的防護力評等。EN ISO 374-1 依突破時間分六級：Level 1 ≥10 分鐘、Level 2 ≥30 分鐘、Level 3 ≥60 分鐘、Level 4 ≥120 分鐘、Level 5 ≥240 分鐘、Level 6 >480 分鐘，標準化滲透速率定義為 1 μg/min/cm²、測試最長 480 分鐘。兩個常見誤讀是：第一，等級是針對測試時所宣告的特定化學品，不代表它對你那個化學品也是這個表現；第二，不同標準的突破定義不同——ASTM F739 用的是 0.1 mg/m²/sec 這個門檻與單位，跟 EN 不一樣，所以兩套標準的突破時間不能直接放在一起比。
選擇的四個原則
- 查你那個化學品的數據，不要套材質排名。丙酮與甲苯的勝負剛好相反。
- 突破時間跟外觀無關。降解看得見，滲透看不見。
- 用溶劑時的更換頻率要比用酸鹼時高。多數人的直覺剛好相反。
- 脫手套的方法要納入訓練。這是零成本但只能靠教的一項。
四個原則做到，手套就從一個習慣變成有依據的防護。整體安全配置見實驗室安全與防護指南；呼吸防護見防毒面具與口罩怎麼選；容器與耗材的材質耐化性見實驗室耗材材質選用指南。
不確定手上的化學品該配哪種手套？
把實際會接觸的化學品清單與作業時間告訴我們，可以協助對照耗材規格。
